전자 샤프트 윤전 그라비어 인쇄 기계가 인쇄 정확도와 유연한 포장 효율성을 어떻게 향상시킬 수 있습니까?

그린 옴개발하다전자 샤프트 윤전 그라비어 인쇄기유연한 포장재에 정밀한 멀티 컬러 인쇄를 원하는 제조업체를 위한 제품입니다. 서보 구동 제어, 조율된 장력 관리 및 정확한 색상 등록을 통해 이 장비는 일관된 인쇄 품질과 효율적인 롤투롤 생산을 지원합니다.

전자 샤프트 윤전 그라비어 인쇄기는 플라스틱 필름, 종이 및 기타 호환 가능한 롤 재료에 정확하고 반복 가능한 다중 색상 인쇄를 제공하도록 설계되었습니다. 기존의 기계식 샤프트 연결에만 의존하는 대신 드라이브 시스템을 전자적으로 조정함으로써 작업자가 인쇄 프로세스 전반에 걸쳐 웹 이동 및 색상 등록을 관리하는 데 도움이 됩니다. 이 기사에서는 기술 작동 방식, 주요 구성 요소, 호환 가능한 기판, 주요 사양 및 장비 선택을 위한 실제 고려 사항에 대해 설명합니다. 또한 Green Ohm의 기계 구성이 유연한 포장 생산을 어떻게 지원할 수 있는지, 그리고 구매자가 새로운 인쇄 라인에 투자하기 전에 평가해야 할 사항을 검토합니다.

목차

1. 전자 샤프트 윤전 그라비어 인쇄기란 무엇입니까?
2. 전자 샤프트 기술은 어떻게 작동합니까?
3. 인쇄 성능에 영향을 미치는 기능은 무엇입니까?
4. 이 기계는 어떤 재료를 인쇄할 수 있나요?
5. 주요 기술 사양은 무엇입니까?
6. 이 인쇄 장비는 어디에 사용됩니까?
7. 구매자는 올바른 기계를 어떻게 선택해야 합니까?
8. 운영자는 어떻게 일관된 성능을 유지할 수 있습니까?
9. 자주 묻는 질문
10. 결론

1. 전자 샤프트 윤전 그라비어 인쇄기란 무엇입니까?

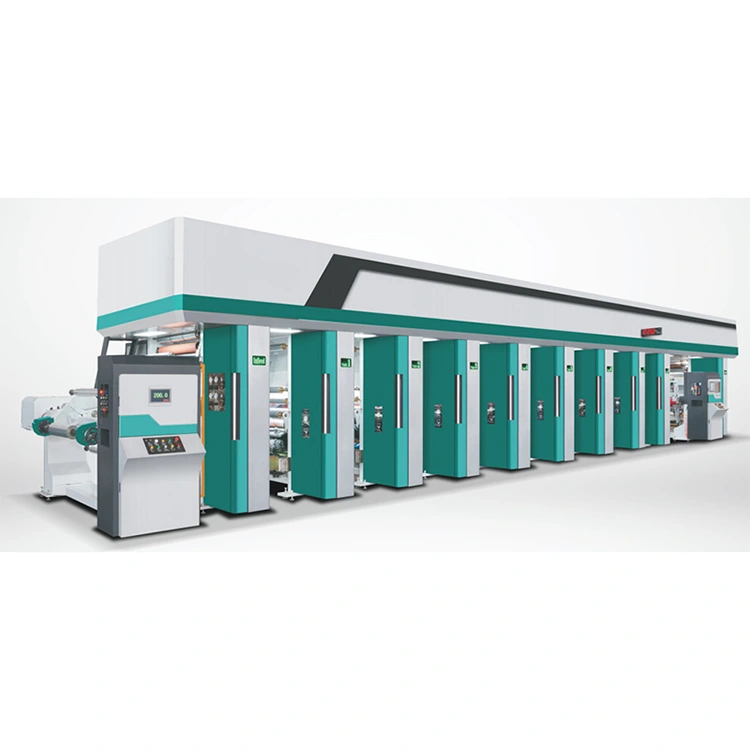

전자 샤프트 윤전 그라비어 인쇄기는 전자적으로 조정된 드라이브를 사용하여 여러 인쇄 장치의 움직임을 제어하는 ​​산업용 인쇄 시스템입니다. 이는 확립된 그라비어 인쇄 프로세스와 최신 서보 및 자동화 기술을 결합하여 연속 재료 롤에서 정밀한 다중 색상 인쇄를 지원합니다.

기존의 그라비어 인쇄에서는 각인된 실린더가 잉크가 연속적인 인쇄 스테이션을 통과할 때 기판에 전사됩니다. 각 원통은 이미지의 특정 색상이나 부분을 나타냅니다. 웹 이동 시 작은 편차라도 눈에 띄는 색상 정렬 오류를 유발할 수 있으므로 이러한 스테이션 간의 정확한 동기화는 필수적입니다.

전자 샤프트 제어는 제어 시스템을 통해 관련 구동 축을 조정하여 필요한 속도와 위치 관계를 유지하도록 돕습니다. 이 접근 방식은 기계 구성에 따라 기계적으로 연결된 배열과 비교할 때 동기화 및 조정을 단순화할 수 있습니다.

그린 옴은 플라스틱 필름, 종이 및 기타 호환 가능한 롤 재료에 대한 다중 색상 인쇄를 위한 전자 샤프트 그라비어 인쇄 솔루션을 제공합니다. 해당 구성은 서보 구동 인쇄, 컴퓨터 등록 및 장력 제어를 결합하여 유연한 포장 생산의 실제 요구 사항을 해결합니다.

2. 전자 샤프트 기술은 어떻게 작동합니까?

인쇄 프로세스는 풀기 장치가 인쇄물 롤을 기계에 공급할 때 시작됩니다. 웹은 새겨진 실린더가 잉크를 재료에 전사하는 인쇄 스테이션을 통해 이동합니다. 각 인쇄 단계가 끝나면 인쇄물은 다음 스테이션이나 되감기 장치로 이동하기 전에 건조 섹션을 통과합니다.

전자 조정은 재료 이동과 인쇄 실린더 작동을 담당하는 드라이브를 동기화하여 이 프로세스를 지원합니다. 프로그래밍 가능 논리 컨트롤러(PLC), 서보 구동 장력 제어 및 등록 조정이 함께 작동하여 안정적인 생산 조건을 유지하는 데 도움이 됩니다.

1. 풀기:롤이 장착되고 인쇄물은 제어된 장력 하에서 기계에 공급됩니다.
2. 웹 안내:재료는 인쇄 라인을 통해 의도된 경로를 따르므로 일관된 위치를 유지하는 데 도움이 됩니다.
3. 잉크 이동:새겨진 인쇄 실린더는 필요한 잉크 패턴을 인쇄물에 전송합니다.
4. 색상 등록:등록 컨트롤은 연속적인 색상 노출의 위치를 ​​조정합니다.
5. 건조:건조 시스템은 잉크 시스템 및 작동 조건에 따라 필요한 양의 용제 또는 수분을 제거합니다.
6. 되감기:인쇄물은 후속 검사, 라미네이션, 슬리팅 또는 변환을 위해 롤로 수집됩니다.

실제 인쇄 품질은 전자 동기화에만 의존하는 것 이상입니다. 실린더 상태, 인쇄물 특성, 잉크 구성, 건조 조건, 기계 설정 및 작업자 절차가 모두 완성된 결과에 영향을 미칩니다.

3. 인쇄 성능에 영향을 미치는 기능은 무엇입니까?

서보 구동 인쇄 제어

서보 드라이브는 인쇄 축의 조정된 제어를 가능하게 하고 정확한 속도와 위치 관리를 지원합니다. 올바르게 구성하면 정합 편차를 줄이고 다중 색상 제작 중에 설정 조정을 보다 쉽게 ​​관리할 수 있습니다.

폐쇄 루프 장력 관리

유연한 필름과 얇은 종이는 웹 장력이 불안정할 때 늘어나거나 구겨지거나 움직일 수 있습니다. Green Ohm이 설명하는 구성은 3개 모터 폐쇄 루프 장력 제어를 사용하여 자재 취급을 조정합니다. 웹 움직임을 줄이고 일관된 인쇄 치수를 유지하려면 적절한 장력 설정이 필수적입니다.

전산화된 색상 등록

수평 및 수직 정합 조정은 개별 색상 인상을 정렬하는 데 도움이 됩니다. 사전 등록 기능은 전체 생산이 시작되기 전에 설정을 지원할 수도 있습니다. 이러한 기능은 정확한 색상 대 색상 정렬이 필요한 상세한 그래픽, 미세한 텍스트 및 포장 디자인에 특히 유용합니다.

잉크 공급 및 닥터 블레이드 어셈블리

잉크 전사 롤러는 인쇄 공정에 잉크를 공급하는 반면 닥터 블레이드는 실린더 표면에서 과도한 잉크를 제거합니다. Green Ohm은 조정 및 블레이드 교체를 용이하게 하도록 설계된 독립적으로 구동되는 닥터 블레이드 배열을 설명합니다. 적절한 블레이드 상태와 잉크 관리는 깨끗한 이미지 재현을 지원합니다.

통합 건조 및 안전 제어

건조 시스템은 제어된 공기 흐름과 온도 관리를 사용하여 잉크 건조를 지원합니다. 터치스크린 모니터링 및 결함 진단 기능은 운영자가 작동 상태를 관찰하고 문제를 식별하는 데 도움이 될 수 있습니다. 솔벤트 기반 잉크로 인쇄할 때는 적절한 환기, 솔벤트 취급 및 기계 안전 조치가 필수적입니다.

• 전자적으로 조정된 인쇄 드라이브.
• 웹 안정성을 위한 폐쇄 루프 장력 관리.
• 수평 및 수직 색상 등록 조정.
• 제어된 잉크 적용을 위해 설계된 잉크 전사 및 닥터 블레이드 시스템입니다.
• 건조, 모니터링, 기계 결함 진단 기능.

4. 이 기계는 어떤 재료를 인쇄할 수 있나요?

윤전 그라비어 인쇄기를 선택할 때 인쇄물 호환성은 핵심 요소입니다. 재료마다 인장 특성, 표면 특성, 두께 및 잉크 접착 요구 사항이 다릅니다. 신뢰할 수 있는 결과를 얻으려면 인쇄물, 실린더 조각, 잉크 및 건조 조건의 올바른 조합이 필요합니다.

그린 옴은 전자 샤프트 구성에 대해 다음과 같은 재료 범위를 나열합니다.

이러한 범위는 제조업체가 나열한 재료 매개변수이며 모든 등급이 동일한 조건에서 실행될 수 있다는 보장은 없습니다. 구매자는 주문하기 전에 의도한 인쇄물, 잉크 시스템, 두께 및 생산 요구 사항을 확인해야 합니다.

5. 주요 기술 사양은 무엇입니까?

다음 표에는 Green Ohm의 YG-8 시리즈 전자 샤프트 윤전 그라비어 인쇄기의 주요 사양이 요약되어 있습니다. 구매하기 전에 현재 견적 및 최종 기술 계약과 비교하여 값을 확인해야 합니다.

*제조업체가 게시한 사양에서는 최대 기계 및 인쇄 속도에 대해 mm/min 단위를 사용합니다. 위의 값은 나열된 수치에 대한 잠정적인 해석일 뿐 m/min으로 표시됩니다. 생산 계획에 이 수치를 사용하기 전에 Green Ohm에 직접 정확한 단위와 정격 작동 속도를 확인하십시오.

850mm 모델은 더 좁은 웹 요구 사항에 적합한 반면, 1,050mm 및 1,250mm 모델은 더 넓은 기판 용량을 제공합니다. 적절한 모델은 웹 너비보다는 완성된 패키지 크기, 재료 활용도, 인쇄 레이아웃, 실린더 사양 및 계획된 출력에 따라 달라집니다.

6. 이 인쇄 장비는 어디에 사용됩니까?

전자 샤프트 그라비어 인쇄는 장기간 생산에 걸쳐 반복 가능한 그래픽이 필요한 제조업체와 관련이 있습니다. 적합성은 포장 디자인, 필요한 인쇄 품질, 기판, 잉크 시스템 및 다운스트림 변환 프로세스에 따라 달라집니다.

유연한 식품 포장

스낵 백, 제과 포장지, 건조 식품 포장 및 기타 유연한 포장에 사용되는 인쇄 필름에는 일관된 색상 재현과 선명한 그래픽이 필요한 경우가 많습니다. 완성된 포장 구조는 해당 식품 접촉 및 포장 요구 사항도 충족해야 합니다.

소비재 포장

세제 리필 팩, 개인 위생용품 포장 및 생활용품 파우치에는 다양한 색상으로 인쇄된 필름을 사용하여 브랜드, 제품 정보 및 사용 지침을 전달할 수 있습니다.

종이 기반 포장

종이 등급과 잉크 시스템이 호환되는 경우 그라비어 인쇄는 일관된 이미지 재현이 필요한 장식 디자인, 반복 패턴 및 인쇄된 포장 재료를 지원할 수 있습니다.

산업용 유연한 재료

일부 산업 포장 응용 분야에서는 식별, 제품 정보 또는 시각적 차별화를 위해 인쇄된 필름을 사용합니다. 구매자는 인쇄 공정을 선택하기 전에 내화학성, 인쇄물 성능 및 최종 사용 요구 사항을 평가해야 합니다.

나중에 라미네이션, 슬리팅 또는 백 제조를 거치는 포장의 경우 전체 변환 라인의 성능과 함께 인쇄 품질을 평가해야 합니다.

7. 구매자는 올바른 기계를 어떻게 선택해야 합니까?

인쇄기를 선택하려면 최대 속도나 구매 가격을 비교하는 것 이상이 필요합니다. 생산팀은 장비를 실제 작업, 예상 활용도, 운영 환경 및 유지 관리 능력에 맞춰야 합니다.

1. 기판 범위를 확인하십시오.필름 유형, 두께, 종이 등급, 표면 처리 및 향후 예상되는 재료 변경을 식별합니다.
2. 필요한 웹 너비를 정의합니다.생산하는 포장 레이아웃에 사용할 수 있는 인쇄 너비, 가장자리 여백 및 재료 활용도를 계산합니다.
3. 색상 및 등록 요구 사항을 지정합니다.색상 수, 이미지 복잡도, 정합 허용 오차, 검사 방법을 확인하세요.
4. 현실적인 생산 속도를 평가합니다.최대 기계적 속도에만 의존하기보다는 인쇄물, 잉크, 실린더 반복 및 건조 조건에 따라 예상되는 실행 속도를 문의하십시오.
5. 제어 시스템을 검토합니다.서보 구성, 등록 조정, 장력 제어 동작, 작업자 인터페이스, 경보 및 문제 해결 지원을 명확히 합니다.
6. 유틸리티와 설치 요구 사항을 확인하세요.전기 용량, 환기, 건조 에너지, 바닥 공간, 배기 요구 사항 및 해당 안전 규정을 평가합니다.
7. 서비스 및 교육을 계획합니다.설치 지원, 운영자 교육, 예비 부품, 예방 유지 관리 및 판매 후 대응 준비를 확인합니다.

주문하기 전에 자세한 기술 제안을 요청하고 가능하면 대표적인 재료와 삽화를 사용하여 샘플 시험을 준비하십시오. 이는 제안된 구성이 실제 프로덕션 환경에 적합한지 확인하는 데 도움이 됩니다.

8. 운영자는 어떻게 일관된 성능을 유지할 수 있습니까?

정기적인 유지 관리는 예상치 못한 가동 중단 시간을 줄이고 인쇄 일관성을 보호하는 데 도움이 됩니다. 실질적인 유지 관리 프로그램은 제조업체의 운영 매뉴얼을 따라야 하며 생산 강도, 잉크 화학, 인쇄물 유형 및 환경 조건을 고려해야 합니다.

• 인쇄 실린더 검사:이미지 전송에 영향을 미칠 수 있는 손상, 오염, 마모 및 문제를 확인하세요.
• 닥터 블레이드를 유지하십시오:블레이드 가장자리, 장착, 접촉 상태 및 교체 간격을 검사하십시오.
• 장력 설정 확인:재료 또는 작업 사양을 변경할 때 풀기, 인터스테이션 및 되감기 장력을 검토하십시오.
• 모니터 등록:시작 중, 재료 변경 후 및 생산 전반에 걸쳐 정렬을 확인하십시오.
• 잉크 처리 구성요소 청소:잉크 순환, 잔여물 제거 및 용제 처리에 대해 승인된 절차를 따르십시오.
• 건조 시스템을 확인하십시오.공기 흐름, 온도 조절, 환기 및 안전 연동 장치를 모니터링합니다.
• 드라이브 및 제어 장치를 검사합니다.서보 시스템, 센서, PLC 구성 요소 및 전기 연결에 대한 권장 검사 일정을 따르십시오.
• 운영 데이터 기록:지속적인 개선을 지원하기 위해 반복되는 결함, 가동 중지 시간, 낭비 및 조정 사항을 문서화합니다.

솔벤트 기반 잉크를 사용할 때 작업자는 기계 제조업체의 지침과 해당 화재, 환기, 배출 및 산업 안전 요구 사항을 따라야 합니다. 유지 관리는 적절한 교육을 받은 직원만이 장비를 안전한 상태에 두고 수행해야 합니다.

9. 자주 묻는 질문

Q1: 전자 샤프트 윤전 그라비어 인쇄기의 주요 장점은 무엇입니까?

주요 장점은 동기화된 인쇄 장치와 정확한 색상 등록을 지원하는 전자적으로 조정된 드라이브 제어입니다. 적절한 장력 관리 및 올바른 설정과 결합하면 다중 색상 롤투롤 생산에서 일관성을 향상하고 조정을 단순화하는 데 도움이 될 수 있습니다.

Q2: Green Ohm의 기계와 호환되는 재료는 무엇입니까?

나열된 재료에는 지정된 두께 또는 기본 중량 범위 내의 PET, 나일론, PE, OPP, BOPP, CPP, PVC, 셀로판 및 종이가 포함됩니다. 실제 호환성은 재료 등급, 잉크 시스템, 표면 처리 및 기계 구성에 따라 다릅니다. 구매하기 전에 원하는 인쇄물에 대한 요구 사항을 확인하세요.

Q3: YG-8 시리즈의 최대 인쇄 속도는 얼마입니까?

제품 페이지에는 최대 기계 속도 420과 최대 인쇄 속도 400이 나와 있지만 게시된 단위는 일반적인 산업 라인 속도 표기와 일치하지 않습니다. 구매자는 Green Ohm으로부터 올바른 단위, 정격 조건 및 예상 생산 속도에 대한 서면 확인을 받아야 합니다.

Q4: YG-8-850, YG-8-1050, YG-8-1250 중에서 어떻게 선택합니까?

나열된 주요 차이점은 최대 웹 너비(각각 850mm, 1,050mm 및 1,250mm)입니다. 포장 크기, 작업 레이아웃, 기판 활용도 및 생산 계획에 따라 모델을 선택하십시오. 또한 바닥 공간 요구 사항, 전원 공급 장치 및 설치 조건을 확인하십시오.

Q5: 견적을 요청하기 전에 무엇을 준비해야 합니까?

인쇄물 유형 및 두께, 웹 너비, 인쇄 색상 수, 아트워크 또는 샘플, 실린더 반복 요구 사항, 대상 출력, 잉크 시스템 및 예상되는 다운스트림 프로세스를 준비합니다. 이러한 세부 정보는 제조업체가 견적이 확정되기 전에 필요한 구성을 평가하고 기술적인 질문을 식별하는 데 도움이 됩니다.

10. 결론

전자 샤프트 윤전 그라비어 인쇄기는 조화로운 다색 인쇄, 제어된 웹 장력 및 반복 가능한 등록이 필요한 유연한 포장 제조업체에 귀중한 투자가 될 수 있습니다. 최상의 결과는 기계 구성을 인쇄물, 아트웍, 잉크 시스템, 건조 요구 사항 및 실제 생산 목표에 맞추는 것에서 비롯됩니다. Green Ohm의 YG-8 계열은 서보 구동 인쇄 제어, 컴퓨터 등록 및 통합 자재 처리 기능과 함께 세 가지 웹 폭 옵션을 제공합니다. 최종 결정을 내리기 전에 기술 사양, 생산 속도 단위, 샘플 인쇄 결과, 설치 요구 사항 및 A/S 지원을 제조업체에 확인하십시오. 인쇄물 요구 사항을 논의하거나 사용 가능한 구성을 비교하거나 맞춤형 견적을 요청하려면저희에게 연락주세요그린 옴 전자 샤프트 윤전 그라비어 인쇄기 제품 페이지를 통해.
